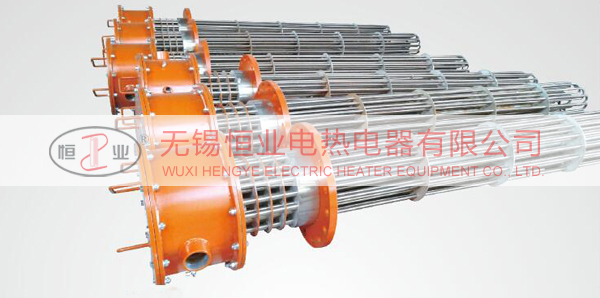

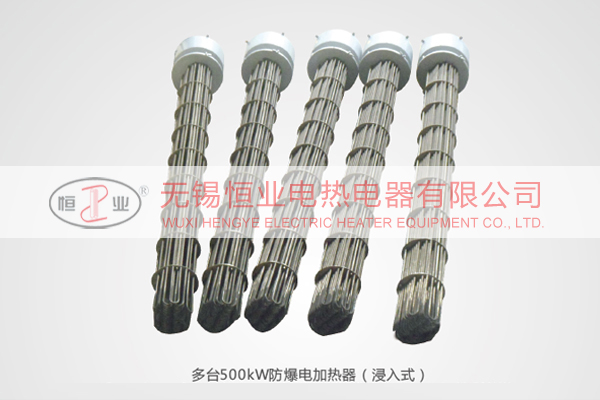

| 防爆電加熱器（浸入式） |
簡介:
防爆電加熱器（浸入式）是專門為石油、化工等行業的罐體、槽池、容器內介質加熱而設計的專用防爆電加熱產品。
加熱器的發熱部分完全浸入介質內，電氣接線盒在罐體、容器外，其特點是：
①產生的熱量100％傳給介質，熱效率高。
②電氣接線盒為隔爆結構，防爆等級ExdeⅡCT1-T6Gb，可在Ⅱ區爆炸性場所安全工作。
③防護等級達IP66，可在野外及海洋環境長期工作。
④內部設置測溫點，用于檢測是否產生過熱。電加熱器使用的電熱元件為“合金PTC管狀電熱元件”，曾獲國家科技創新基金（證書編號：031095），具有自身應變調功調溫的功能。

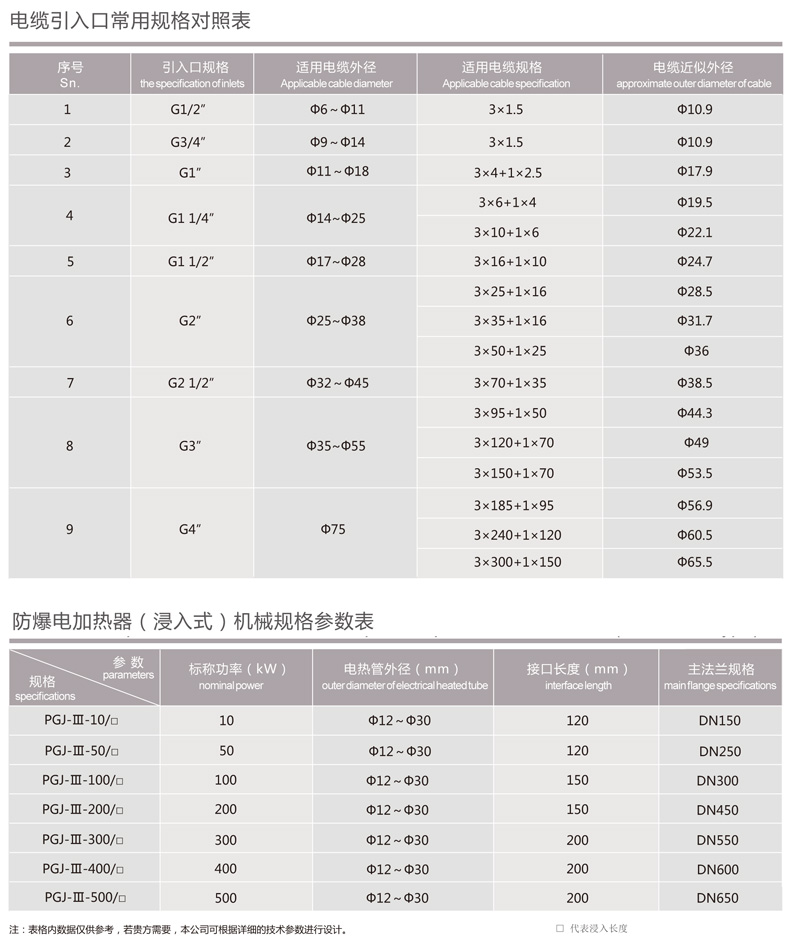

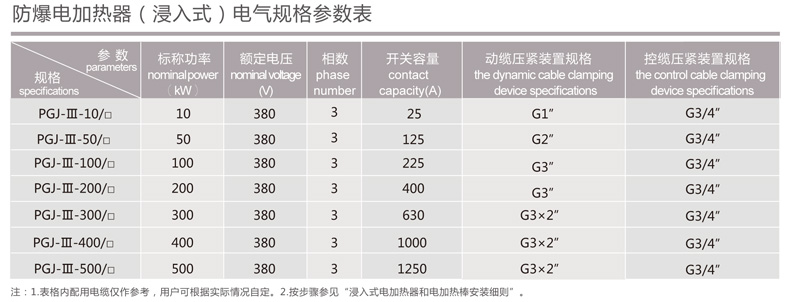

主要指標及設計參數:
◆ 額定電壓：≤690V、50Hz/60Hz ;
◆ 防爆等級：ExdeⅡCT1-T6 Gb;
◆ 加熱元件外殼材質：Incoloy800、 Incoloy825、Inconel600、S32168不銹鋼、S31008不銹鋼、S31603不銹鋼、S30408不銹鋼等；
◆ 接口法蘭材質：碳鋼、16Mn、15CrMo、S32168、S30408、S31603等；
◆ 接線盒內部最高溫度：＜65℃；
◆ 浸入罐體長度：根據要求定制；
◆ 電熱元件型式：“U”型或“I”型；
◆ 標稱功率：1~3000kW
加熱功率計算:
P=E × Cm△T/（3.6h）
P:加熱功率（W）
E:安全系數1.25（推薦值）
C:介質比熱（kJ/kg·℃）
m:罐內介質重量（kg）
△T:溫升=終了溫度-起始溫度（℃）
h:加熱時間（h）

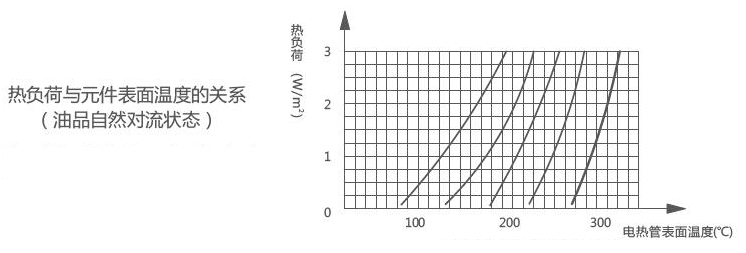

W=P/S
W：熱負荷（即功率密度）（W/cm2）
P：每根電熱管的發熱功率（W）
S：每根電熱管的發熱表面積（cm2）
加熱器訂貨須知:
◆ 提供罐體尺寸、被加熱介質名稱、操作壓力、液位高度；
◆ 提供被加熱介質的起始溫度、終了溫度、加熱時間以及浸入長度；
◆ 現場電源容量、供電電壓；
◆ 對加熱器法蘭的材質有何要求；
注：按本章“主要指標及設計參數”要求提出相應參數，本公司可根據技術參數免費為客戶設計方案。 |
|
|
|
